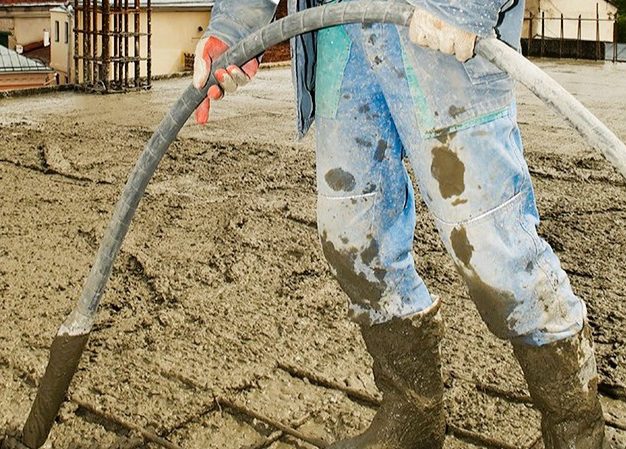

Beton vibratörü, inşaat sektöründe sıkça kullanılan önemli bir ekipmandır. Beton döküm işlemleri sırasında kullanılan bu cihaz, betonun daha homojen ve kalıp içinde sıkı bir şekilde yerleşmesini sağlar. Beton karışımında bulunan hava kabarcıklarını yok ederek, betonun dayanıklılığını ve mukavemetini artırır. Beton dökülürken vibrasyon uygulanmazsa sertleştikten sonra boşluklu bir yapıya sahip olur. Bu durum betonun mukavemetini düşürür ve çelik donatı ile beton arasında yeterli aderans sağlanamaz. Ayrıca, pürüzsüz ve düzgün beton yüzeyleri elde etmeye yardımcı olur.
Bu cihaz; yapı ve inşaatlarda beton dökülmesi sırasında kullanılan beton sıkıştırma vibratörünün motorlarını, mikroişlemci kontrollü elektronik yöntemlerle uygun frekans ve voltaj ile çalıştırarak betonun içindeki havayı çıkarmak suretiyle betonu sıkıştıran, betonun akışını hızlandıran ve betonun yüzeyini düzelten, olumsuz çalışma şartları olduğunda motoru ve kendini koruyan, elektrik motorlarında kullanmak için tasarlanmış bir cihazdır.

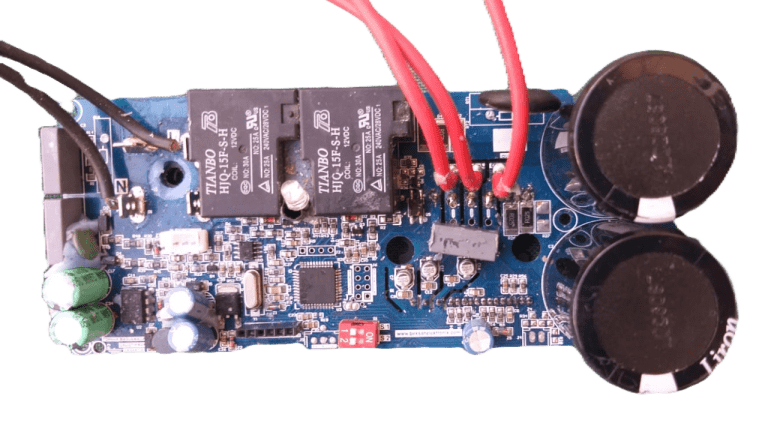

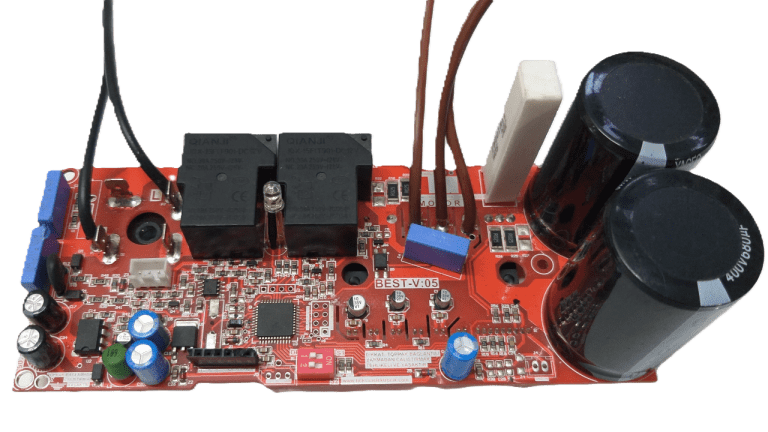

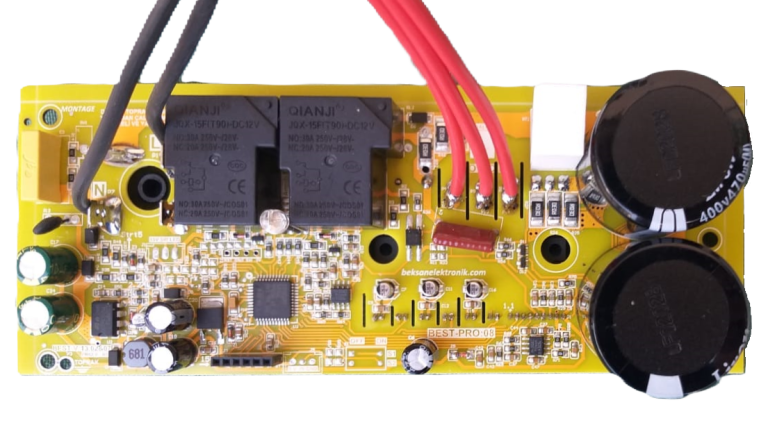

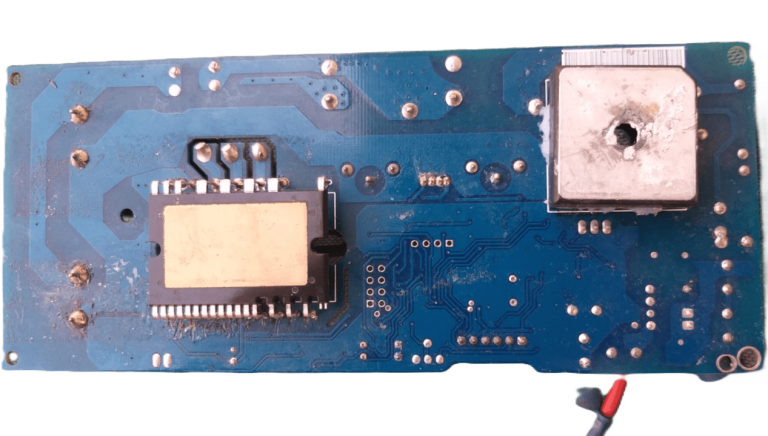

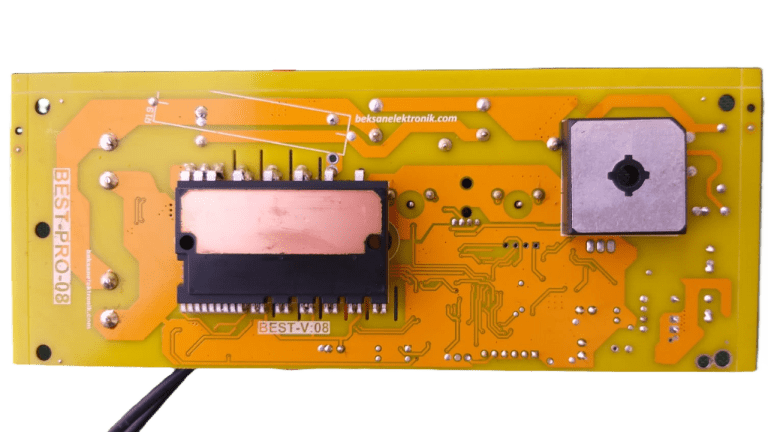

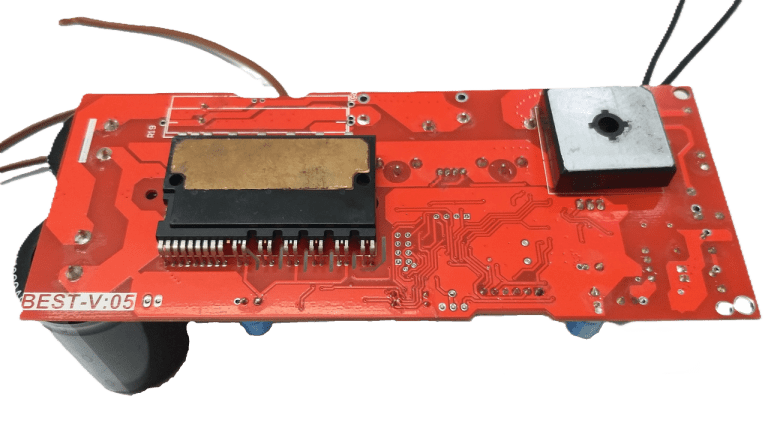

VİBRATÖR MOTOR SÜRÜCÜ ELEKTRONİK KART ÖZELLİKLERİ
CİHAZ ÖZELLİKLERİ
Giriş voltajı şebekeden, sıvı yakıtlı jeneratörden veya şarj edilebilen bataryadan sağlanır. Şebekeden veya jeneratörden sağlandığı durumlarda düzensiz voltaj girişlerine karşı yüksek voltaj toleransı olan yarıiletken aktif ve pasif malzemeler kullanılarak yapılmıştır. Gelen ilk voltajı karşılayan, yüksek voltajlara karşı dayanıklı bölümdür.
Vibratör motorunun çalışma ve durma esnasında mekanik aksanların zarar görmemesi için yumuşak kalkış yapacak şekilde sinyal üretilerek sistemin sağlıklı çalışması sağlanmıştır.
Çoğu şantiyede çıkış gerilimleri dalgalı olduğu için voltaj aralığı normal değerlerin dışında olması arızalara, iş kaybına, zaman kaybına ve maddi kayıplara neden olmaktadır. Ürün giriş voltajı düşük olması ve yüksek olması durumlarında çıkış voltajını regüle ederek motorunvoltajını ve devrini sabit tutmaktadır. PWM tekniği ile gerçek sinüs çıkışı üretilmektedir.
Vibratör motoru kiriş veya kolonların içindeki demirler arasına sıkışması durumlarında tekrar start verilmesi durumunda güçlü kalkış yaparak motor bayılmaları önlenmiştir. Kalkışta yüksek akıma müsade edilmektedir.
Tasarımdaki anahtar ve buton girişi ışıklı anahtar ve butonu da destekleyecek şekilde yapılmış olup, cihazın çalıştırılması üzerindeki kalıcı anahtar, ledli buton ile veya kablosuz haberleşme ile yapılmaktadır.
Haberleşme soketine bağlanan uygun kablo ile (rs232, rs485) veya kablosuz modül (bluetooth, RF modül) ile cihaz çalışma set değerlerinin ayarlanması ve cihazın çalışma süresinde tuttuğu bilgiler diğer elektronik cihazlara (telefon, bilgisayar, printer) bilgileri göndermektedir. Bunun yanında bu giriş cihazın uzaktan kumanda, kablosuz veya kablolu haberleşme ile çalıştırıp durdurma işlemlerinde de kullanılır. Bu girişten alınan bilgiler, yorumlanarak cihazın arıza sebebini anlamada yardımcı olur.
Cihaz yabancı ve yerli bütün şişeleri çalıştırabilecek şekilde komponentler kullanılarak tasarlanmıştır.

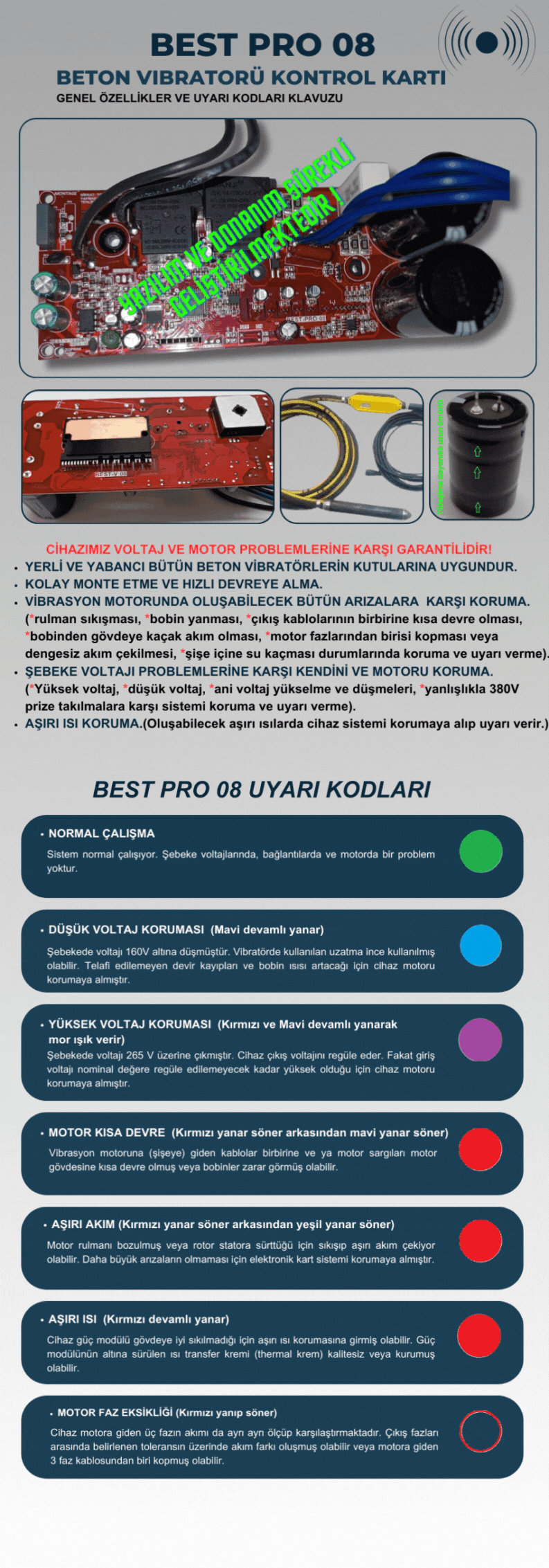

CİHAZ KORUMALARI VE DİĞER ÖZELLİKLER
Voltaj seviyesi kabul edilebilir çalışma seviyesinde ise veya o seviyeye cihaz tarafından düzeltilebiliyorsa düzeltilerek titreşim motoruna set edilen değerlerde voltaj oluşturulur. Şayet voltaj anormal derecede yüksek veya düşükse cihaz voltaj alarmına girecektir. Cihaz yanlışlıkla üç faz 380V a takıldığında tamamen boke olur ve kendini yüksek voltaja karşı korur.
Cihaz motor çektiği akımı anlık olarak okumaktadır. Çekilen akım yükseldiğinde rulmandan dolayı motor sıkışması tespit edilir ve cihaz alarm vererek motorun yanmasını engeller.
Motor fazlar arası kısa devre olduğunda cihaz arızalanmaya karşı kendisini ve motoru korumaktadır.
Motor bobinleri veya kabloları motor veya cihaz muhafaza kutusuna veya toprağa karşı kısa devre olduğunda cihaz hem kendisini hem de motoru ve çarpılmaya karşı kullanıcıyı korumaktadır.
Cihaz kutu gövde sıcaklığını devamlı okuyarak modülün gövdeye iyi sıkılmamasından veya thermal kremin zamanla kurumasından kaynaklanabilecek aşırı ısınmalara karşı kendini korumaktadır.
